特殊メッシュ

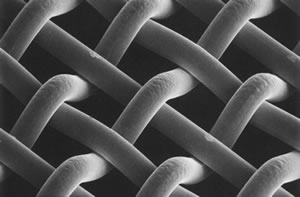

GNメッシュとは


縦糸に通常線材、横糸に通常線材と異種の線材(硬度)を使用している為紗張りで安定したテンション・紗厚が確保されます。
印刷工程においては、安定した寸法精度・膜厚精度が得られ厚塗り用の製品に適しています。


【用途】

  • 基板導体抵抗(電源層・特定パターン)の低抵抗化を図る。
  • シール半田印刷


【特徴】

ペーストのレオロジーや印刷条件(スキージ゙硬度・角度)・パターン寸法、形状によって若干の膜厚誤差が生じますが、従来の同メッシュ番手及び乳剤厚みと比較すると、GNメッシュは、約1.4~1.9倍の印刷膜厚を得ることができます。
厚膜印刷の特有の問題としてエッジ欠けやピンホールなどが課題となりますが当社が取り扱いしています2層構造スキージ゙(支持体部硬度120°先端部60or70°)を御使用いただければ更に効果が発揮されます。

【GNメッシュ規格表】

  メッシュ数
(本/インチ)
線径
(μm)
オープニング
(μm)
オープニングエリヤ
(%)
厚み
(μm)
透過体積
(cm3/m2)
GN 200 40 87 47 108 51.0
250 30 72 50 81 41.0
325 28 50 41 76 31.0

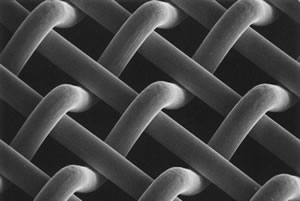

3Dメッシュとは

3Dメッシュ

従来品(メッシュ)と比較して1.5倍の印刷厚みと優れたレべリング性を実現しました。(厚塗り用&ベタパターに適しています。)


【3Dメッシュ規格表】

  メッシュ数
(本/インチ)
線径
(μm)
オープニング
(μm)
オープニングエリヤ
(%)
厚み
(μm)
透過体積
(cm3/m2)
3D 80 80 238 56 220~230 125.9
165 45 109 50 121~131 64.1
200 40 87 47 111~119 53.0
250 30 72 50 82~88 42.4
325 28 50 41 74~80 31.7
400 23 41 41 63~69 26.9
