アイティー・コーポレーション | 露光

露光工程

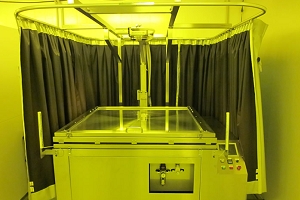

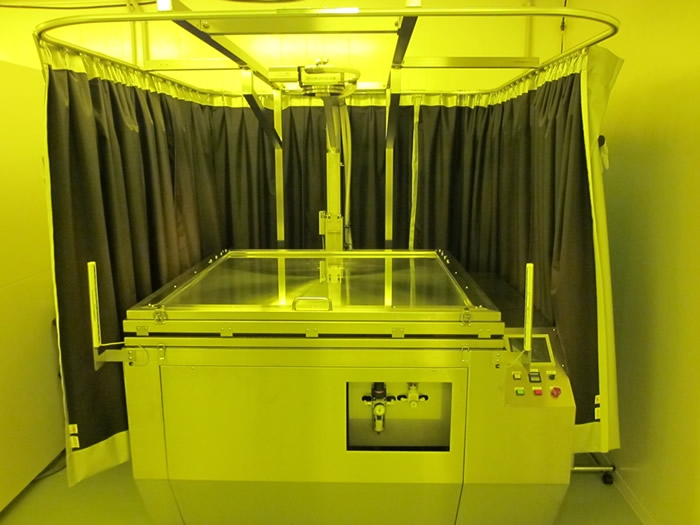

高性能フレネル露光機

高性能フレネル露光機
■特殊光源により高照度の為、短時間での製版露光が可能です。
正確な光量管理がなされ安定した量産タイプの露光機で、且つ量産でもガラス面の温度上昇を限りなく抑えた装置です。尚、エリアセンサー付きで安全性も考慮されています。

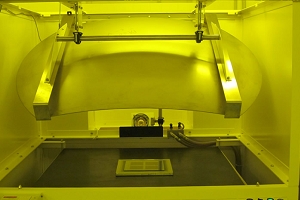

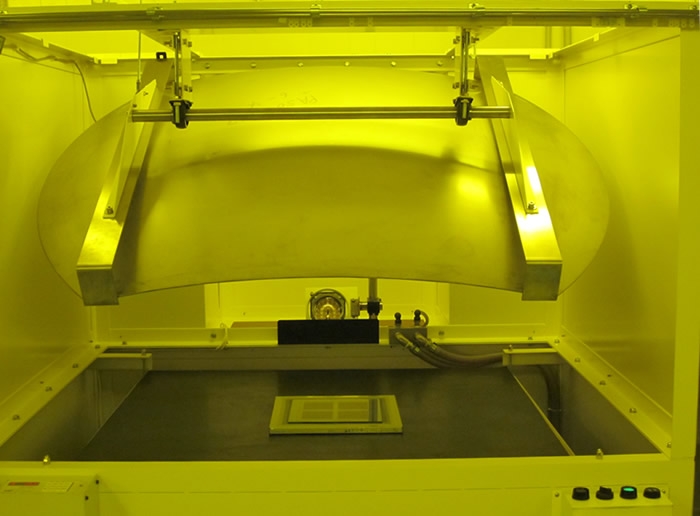

高性能平行露光機

高性能平行露光機
■弊社開発の平行光露光装置です。フレネルレンズ(疑似平行光)より太陽光に近い光で露光する事を実現しました。コンタクト露光方式からソフトコンタクト露光方式。圧着による乳剤膜面への影響が無くなり高度な印刷を可能にしました。



積算光量計

積算光量計
■紫外線積算光量計 UIT-250
受光部の交換で、4波長域(中心波254nm,313nm,365nm,405nm)および温度測定。
照度、ピーク照度、積算光量、照度分布、スポット光の照度、温度分布の測定。
メモリ搭載で最大4分間の照度分布測定。



フォトマスク

最新の技術と装置で、お客様の多様な製品設計に対応いたします。

フイルムマスク ベース基材がポリエステルのため軽量で、厚みも薄く取り扱いが容易です。PCB,一般的な印刷に対応致しております。
ガラスマスク 基材がソーダガラスのため、寸法安定性に優れ温湿度の影響を受けにくい。
クロムマスク ソーダガラス・合成石英をベース基材にし、膜面にクロムを施してあるため、寸法精度・膜強度において優れています。

※フォトマスクの取り扱いに関しましては、弊社営業までお気軽にお問い合わせください。

各種ランプの紹介

■ハロゲンランプ

ハロゲンランプヒーター、検査機照明、機会の位置合わせ用の照明等

■低圧水銀灯

低圧水銀灯殺菌、純水装置の各種水処理、ドライ洗浄、表面改質、光アッシング等



■水銀キセノンランプ・キセノンランプ

水銀キセノンランプ・キセノンランプスポットキュア用光源、半導体装置の光源、照明用、検査用光源



■超高圧水銀ランプ

超高圧水銀ランプ半導体装置の光源、スポットキュアの光源



■高圧水銀灯、高圧メタルハライドランプ

高圧水銀灯、高圧メタルハライドランプPCB、LCD露光用、半導体装置後露光の光源、レジストの硬化、製版印刷用光源他



■超高圧水銀キャピラリーランプ

超高圧水銀キャピラリーランプPCB露光用、半導体装置後露光の光源、レジストの硬化、製版印刷用光源他


■大型ショートアークランプ

ランプ1_1.jpgPCB・LCD・
PDP用光源、2Kw~10Kwの高輝度、長寿命ランプ


■ステッパ―ランプ(DULシリーズ)

ステッパ―ランプ(DULシリーズ)PCB・LCD用光源1.5Kw~3.5Kwを主体に高質なDeep UV線を放出
