紗張り工程

紗張りは、スクリーン印刷の根幹をなす工程だと認識しております。
バリエーションに富んだスクリーンメッシュとコンビネーションを組み合わすことで、お客様に満足していただけるスクリーン製版を提案させていただきます。

当社は、お客様のご依頼があれば紗張り単独でのスクリーン版の取り扱いも行っております。
お客様の仕様を下記の項目に記載していただきお気軽にお問合せください。

直張り仕様

直張り仕様

直張り
製版枠サイズ
メッシュ数
バイアス
接着剤種類



LinkIconPDF版(印刷用)
直張り・コンビネーションタイプ仕様表はこちら

コンビネーションタイプ

コンビネーション

コンビネーションタイプ
製版枠サイズ
コンビ方法 A  or  B
コンビサイズ
コンビ外周部の材質・メッシュ数

接着剤種類
コンビ部のメッシュ数

バイアス
テンション
接着幅
接着剤種類

紗張り用資機材

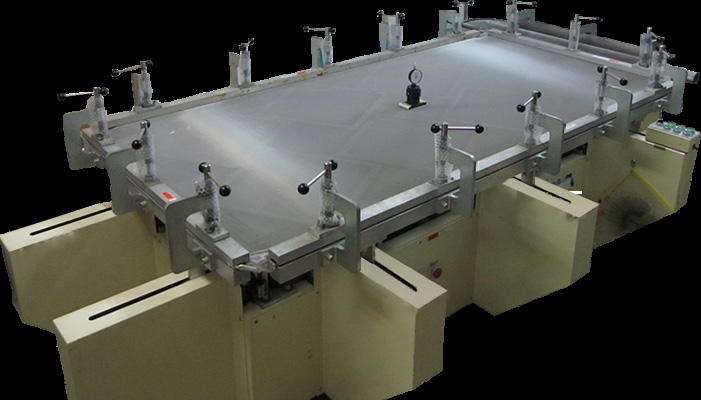

紗張り機

紗張り機■スクリーン印刷で重要なポイントとなる製版のテンションは紗張りで決まります。均一なテンションを保つ事は紗張機の性能で決まります。
装置メーカーと連携いたしております。自動制御にて熟練を要せず均一に紗張り出来る
オリジナルな装置をご提供いたします。


テンションゲージ

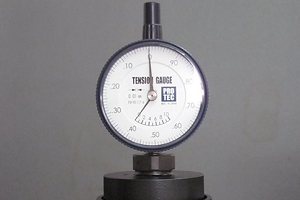

STG-75M

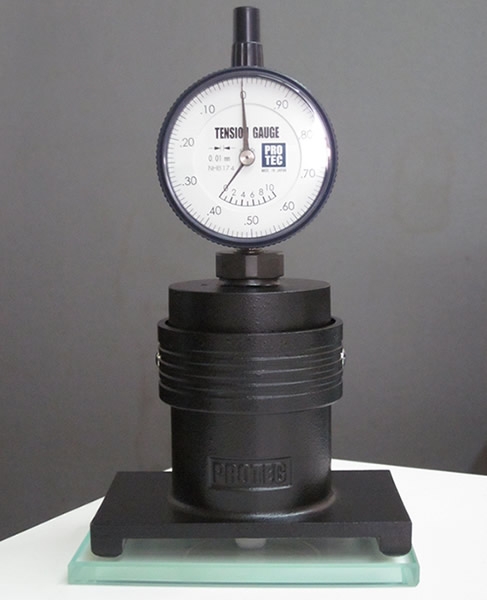

・STG-75M
■高性能ダイヤルゲージと、精密な機械加工技術の融合によって正確で安定した測定を実現しました。

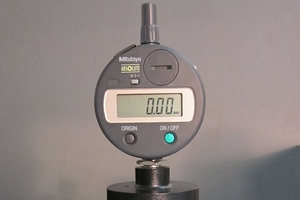

STG-75D

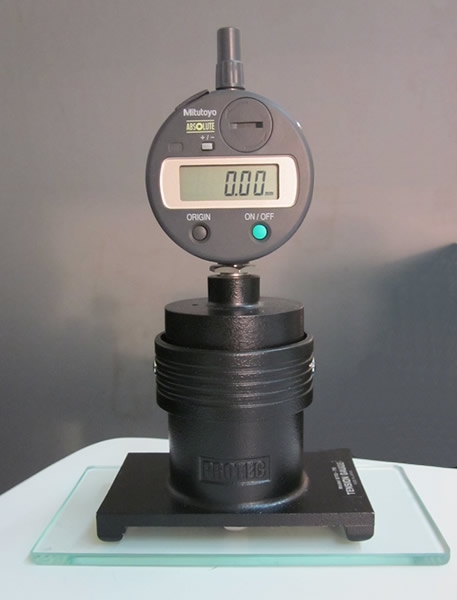

・STG-75D
■変位量の測定域が0.01~10mmと広範囲。特に大型サイズのテトロン、ステンレスといった高テンションの高精密な測定に威力を発揮。
■プリンターとの接続により ヒストグラムや測定データ、合否判定、各種演算処理などがプリントアウトでき、テンション管理のシステム化が容易です。

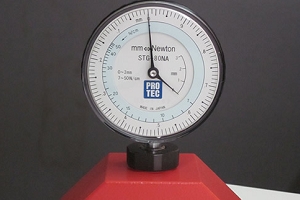

STG-80Na
・STG-80NA
■手軽に使えるダイヤルゲージ式測定値はダイヤルゲージの直読式。電源を必要とせず、いつでも、どこでも使用できる手軽さです。ニュートン目盛りを新たに装備しN/cm単位にも対応します。

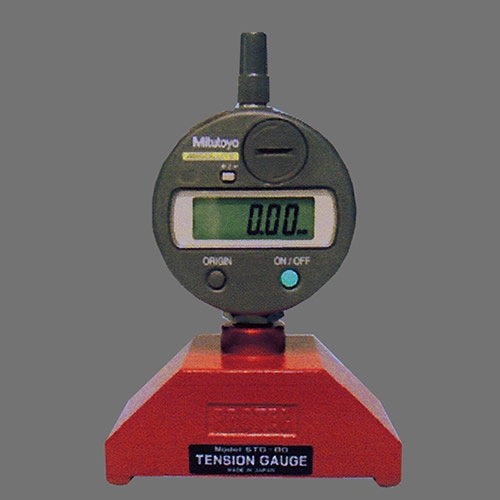

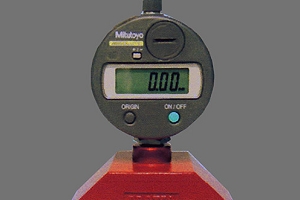

STG-80D・STG-80D
■作業効率を高めるデータ処理
プリンターとの接続により、ヒストグラムや測定データ、合否判定、各種演算処理などがプリントアウト出来、テンション管理のシステム化やデータ化が容易です。
尚、デジタルゲージで正確な測定、デジタル表示により見る角度や測定者による測定誤差がありません。

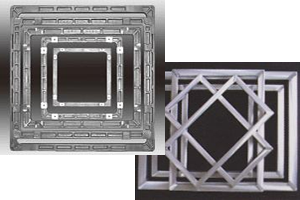

スクリーン枠

スクリーン枠
■寸法精度・強度に優れたアルミキャストフレームをご用意いたしております。
※パイプ枠も各種ご準備いたしております。
■枠強度に関するデータもご準備いたします。

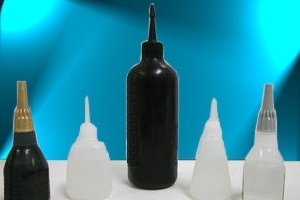

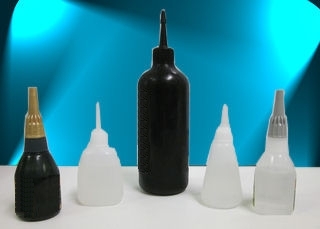

接着剤

接着剤
■シアノアクリレート系
 (硬化促進剤各種ございます)
  ・メチル/エチル系
  ・低粘度
  ・高粘度
■UV系(ハンディータイプ)
  ・低粘度
  ・高粘度
■エポキシ系(2液タイプ)
※メーカーと共同開発した各種接着剤もございます。


スクリーンメッシュ

高強度メッシュの御紹介

・HS&SHS-Super mesh
HSはBS-Standardメッシュの約2.8倍、SHSは3.3倍の高張力、伸び5%の線材を使用。
高粘度のペーストに最適である。

【HS&SHSメッシュ規格表】

  メッシュ数
(本/インチ)
線径
(μm)
オープニング
(μm)
オープニングエリヤ
(%)
厚み
(μm)
透過体積
(cm3/m2)
SHS 380 14 53 62 30~34 20.0
360 16 55 60 33~39 13.1
325 16 62 63 32~38 14.3
290 20 68 60 42~48 16.3
230 25 85 60 52~58 20.3
HS 380 14 53 62 31~35 12.5
360 16 55 60 34~38 13.2
325 16 62 63 33~37 14.3
290 20 68 60 43~47 16.3
250 20 82 65 42~46 18.6
230 25 85 60 53~57 20.3
500 19 32 39 43~48 7.8
400 20 44 47 43~48 11.1


Get ADOBE READERLinkIconステンレスメッシュ規格表
LinkIconポリエステルメッシュ規格表

※閲覧にはADOBE READER が必要です。
※ファイルが開かない場合は上のバナーリンク先より入手してください。
